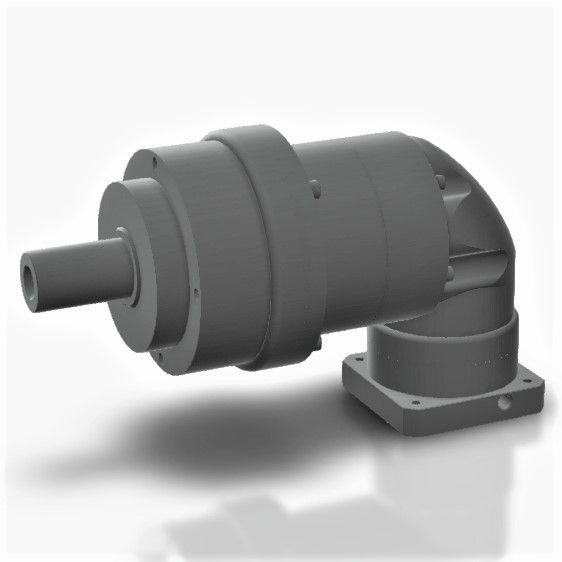

Reductor: AER 120 2-traps

Koppel maximaal [Ncm]
23000
As diameter [mm]
32
As uitvoering
Vol
As belasting axiaal [N]
3350
As belasting radiaal [N]
6100
Mogelijke overbrengingsverhoudingen
25 30 35 40 45 50 60 70 80 90 100 120 140 160 180 200

Aandrijving

Montage met behulp van
Flens
Verbinding
Let op: mogelijk is tussenflens cq aanpassing noodzakelijk, neem svp contact op.

STEP file

Download STEP file:

Technische specificatie

Download technische specificatie:

Maatvoering

Download maatvoering:

Dit overzicht is met zorg samengesteld. Ondanks zorgvuldige controle van alle gegevens, kunnen wij geen aansprakelijkheid aanvaarden voor onjuiste of onvolledige gegevens.
