Motor: ESK 80-80NR

Name: ESK 80-80NR,3000rpm / N45-F-H-R i=28/N45-F-H-R
Brand: Groschopp

Toerental nominaal [rpm]

3000

Vermogen nominaal [W]

580

Koppel nominaal [Ncm]

185

Tussenkringspanning [V DC]

325

Beschermingsgraad

IP65/67

Rem

Nee

Opmerking

Resolver, alternatief op aanvraag

Reductor: N45-F-H-R

Overbrengingsverhouding

Koppel maximaal [Ncm]

4100

As diameter [mm]

As uitvoering

hol

Rendement overbrenging [%]

Mogelijke overbrengingsverhoudingen

7 10 14 21 28 37 46 60 70 102

Aandrijving

Montage met behulp van

flens

Toerental uitgaand [rpm]

107

Koppel geleverd [Ncm]

3367

Verbinding

Let op: mogelijk is tussenflens of een aanpassing noodzakelijk, neem svp contact op.

STEP file

Download STEP file motor:

esk80-80nr.stp

Download STEP file reductor:

n45-flens-hol-rechts.stp

Let op: mogelijk is tussenflens cq aanpassing noodzakelijk, neem svp contact op.

Technische specificatie

Download technische specificatie:

ESK 80-80NR / N45-F-H-R.pdf

Maatvoering

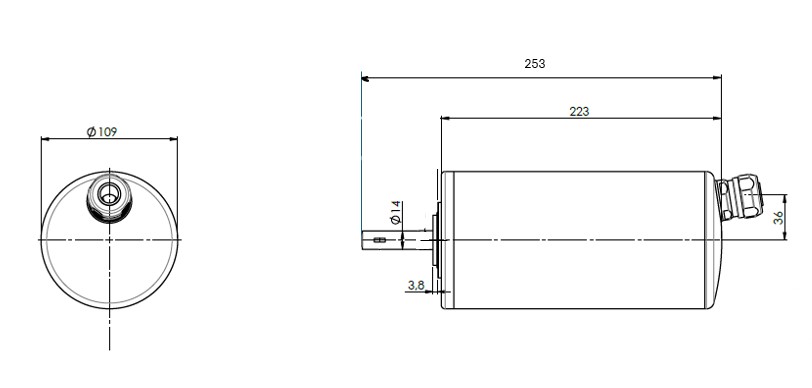

Download maatschets motor:

mv esk 80-80 iec71.jpg

Download maatschets reductor:

mv n45-flens.jpg
