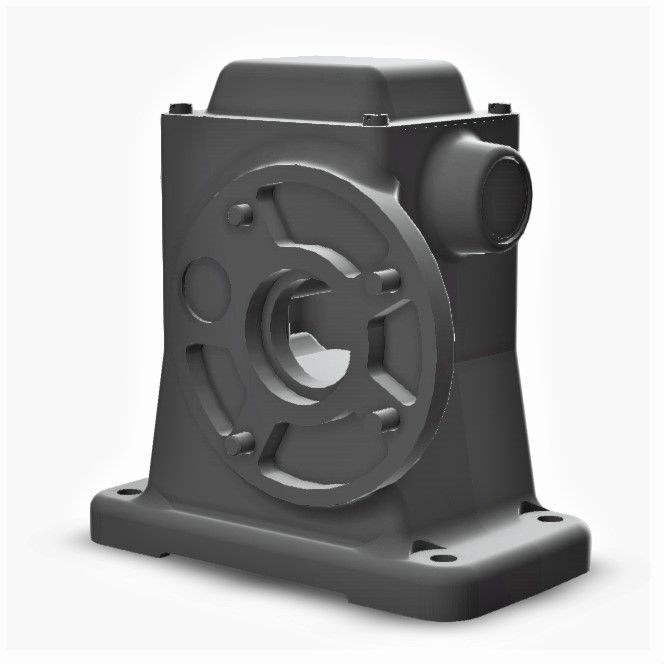

Reductor: Z10

Koppel maximaal [Ncm]
900
As diameter [mm]
12
As uitvoering
vol
As belasting axiaal [N]
30
As belasting radiaal [N]
90
Mogelijke overbrengingsverhoudingen
20 28 35 40 49 70 84 126 152 168 252 266 315 378 504 577 630 798 1155 1500

Aandrijving

Montage met behulp van
voet kast

STEP file

Download STEP file:
z10.step

Technische specificatie

Download technische specificatie:
GEEN MOTOR / Z10.pdf

Maatvoering

Download maatschets:
mv z10.jpg
